Пример робота-станка


Пример робота-станка, построенного на механизмах параллельной структуры и оснащенного интеллектуальной системой обработки информации и управления, показан на рисунке 8.3. Исполнительный механизм робота-станка включает манипулятор перемещения изделия, представляющий пятизвенник, состоящий из звеньев 10, 11, 12, 13 и основания, манипулятор перемещения инструмента, который представляет собой два звена, управляемых двигателями 1 и 4 с вертикальной осью вращения. Манипулятор перемещения изделия осуществляет управляемое перемещение по четырем координатам с помощью четырех исполнительных приводов 2, 3, 8 и 14. Обработка выполняется путем взаимного перемещения инструмента 6 относительно изделия 9. Для стабилизации и удержания веса манипулятора перемещения изделия применено пневматическое устройство 16. Бабка для вращения изделия 15 и бабка для инструмента 5 содержат исполнительные приводы для вращения инструмента 7 и изделия 8. В целом механизм относительного перемещения робота-станка позволяет выполнять взаимное перемещение инструмента и изделия по шести координатам.

Робот-станок

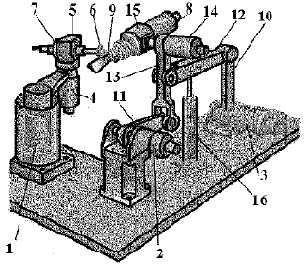

Рис. 8.3.  Робот-станок

В механизмах параллельной структуры имеются кинематические пары, которые выполняют функции преобразования движения и не содержат исполнительных силовых элементов (пятизвенник в манипуляторе перемещения изделия). В сочленениях данных пар возможна установка дополнительных датчиков, позволяющих повысить точность контроля положения выходного звена. Кроме того, установка в этих сочленениях дополнительных приводов, управляемых, к примеру, по силе, разгружает основные приводы, выполняющие перемещения по заданным координатам, и позволяет по одной и той же координате управлять положением, скоростью и силой.

Пример кинематической схемы робота-станка приведен для лучшего понимания работы реальной интеллектуальной робототехнической системы, чтобы показать место установки датчиков и дополнительных приводов в механизме.

В рассматриваемом курсе лекций мы не рассматриваем вопросы работы мехатронных элементов в составе интеллектуальной робототехнической системы. Безусловно, аппаратная часть системы управления робота-станка содержит мехатронные элементы. Это непосредственно оптическая система, которая включает механические элементы преобразования оптического изображения и цифровую систему обработки изображения. Встраиваемые исполнительные приводы совместно с датчиками положения также представляют мехатронные системы восприятия и преобразования информации.
