Интеллектуальные робототехнические системы
Система управления манипуляторами на основе
Система управления манипуляторами на основе Rпрог. формирует управляемые координаты на исполнительные приводы qи и qд и осуществляет управление приводами.
Проектирование технологических машин нового поколения для обработки сложных поверхностей включает следующие основные этапы:

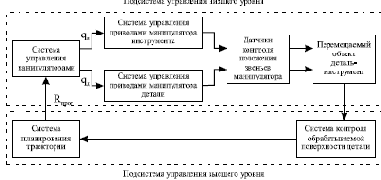

Рис. 9.6. Система управления манипуляторами
- Выбор кинематической схемы технологической машины на основе функционального назначения манипуляторов, обеспечивающих требуемые перемещения инструмента относительно детали и независимые транспортные перемещения детали и инструмента.
- Проектирование системы управления на базе универсальной ЭВМ, имеющей необходимый объем памяти для планирования траекторий перемещения манипуляторов и обеспечения управления приводами по информации с датчиков положения манипуляторов.
- Синтез управления исполнительными приводами с учетом технологического процесса как элемента системы.
- Разработка программного обеспечения и планирование траекторий перемещения манипуляторов, в целях получения требуемых показателей качества.
Технологические машины, построенные на механизмах относительного манипулирования и оснащенные современными управляющими вычислительными системами, позволяют выполнять механическую обработку деталей со сложными поверхностями, имеют существенно меньшую металлоемкость в сравнении с оборудованием, применяемым в настоящее время для этих целей, позволяют одними и теми же механизмами выполнять транспортные и обрабатывающие операции.
