Спецификация и тестирование систем с асинхронным интерфейсом



Тестовый сценарий в унифицированной архитектуре теста


В данном разделе мы вернемся к рассмотрению унифицированной архитектуры теста. В первую очередь, нас будет интересовать место тестового сценария и координация его работы с другими компонентами теста.

Тестовый сценарий представляет собой управляющий автомат, начальное состояние которого определяется на основе начального состояния целевой системы. В процессе функционирования тестовый сценарий взаимодействует с целевой системой двумя способами.

Первый вид взаимодействия соответствует подаче стимула x

X и получению реакции y
Y и постсостояния целевой системы v'
V. Для осуществления такого взаимодействия тестовый сценарий обращается к оракулу, передавая ему стимул x
X. Далее работа происходит по описанной ранее схеме. Оракул запоминает все необходимые части текущего модельного состояния v и передает стимул x медиатору. Медиатор оказывает тестовое воздействие, моделируемое посредством стимула x, получает реакцию целевой системы, преобразует ее в модельное представление y и синхронизирует текущее модельное состояние с внутренним состоянием реализации. Оракул, зная сохраненное состояние v, стимул x, реакцию y и текущее состояние v', выносит вердикт о корректности данного взаимодействия.

В качестве результата взаимодействия тестовый сценарий получает реакцию y

Y и постсостояния целевой системы v'
V. Последнее передается неявным образом через модельное состояние. Тестовый сценарий, получив эти данные, обновляет свое состояние и принимает решение о следующем взаимодействии.

Ситуация, когда оракул выносит отрицательный вердикт о корректности данного взаимодействия, обрабатывается согласно настройкам тестового сценария. Обычно тестирование прекращается при получении некоторого константного числа отрицательных вердиктов.

Второй вид взаимодействия соответствует подаче стимула v

V и "пустой" реакции целевой системы ε. В этом случае, тестовый сценарий обращается непосредственно к медиатору с указанием перевести целевую систему в состояние, соответствующее модельному состоянию v
V.
Медиатор выполняет данное указание и соответствующим образом обновляет модельное состояние.

Считается, что медиатор может успешно выполнить данное указание в любых условиях. При нарушении этого предположения тестовый сценарий не может продолжать свою работу и тестирование аварийно завершается.

Важно отметить, что тестовый сценарий может успешно обходиться только взаимодействиями первого вида. Это позволяет использовать технологию UniTesK для тестирования методом черного ящика, при отсутствии какого-либо доступа к внутреннему состоянию целевой системы. В таких случаях, автоматные тестовые сценарии демонстрируют все свои достоинства, так как они предоставляют возможность неявным образом итерировать значения внутреннего состояния целевой системы тогда, когда сделать это явно не представляется возможным.

С другой стороны, наличие возможности явной установки состояния позволяет технологии UniTesK использовать все преимущества белого тестирования, в тех случаях, когда это представляется необходимым.

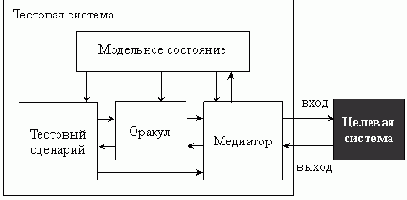

Рисунок 6. Тестовый сценарий в универсальной архитектуре теста



Унифицированная архитектура теста, дополненная тестовым сценарием, представлена на рисунке 6. Здесь стрелками обозначены направления передачи данных между компонентами тестовой системы.

Работа автоматного тестового сценария в случае тестирования со скрытым состоянием представлена на .

Автоматный механизм на основе описания тестового сценария выбирает очередное сценарное воздействие и инициирует его выполнение. Сценарное воздействие, которое является "компактным" тестовым сценарием, управляет последовательностью взаимодействий с целевой системой. Эти взаимодействия осуществляются посредством обращения к оракулу, который динамически оценивает корректность поведения целевой системы в рамках данного взаимодействия.

По завершению работы сценарного воздействия автоматный механизм выбирает следующее сценарное воздействие или принимает решение о завершении тестирования. В первом случае инициируется выполнение очередного сценарного воздействия и всё описанное повторяется.При использовании автоматных тестовых сценариев со сценарными функциями, и в частности тестовых сценариев dfsm, сценарное воздействие описывается при помощи сценарных функций. Таким образом, выполнение сценарного воздействия является выполнением одной из сценарных функций с определенным значением ее параметризующего состояния.



Медиатор выполняет данное указание и соответствующим образом обновляет модельное состояние.

Считается, что медиатор может успешно выполнить данное указание в любых условиях. При нарушении этого предположения тестовый сценарий не может продолжать свою работу и тестирование аварийно завершается.

Важно отметить, что тестовый сценарий может успешно обходиться только взаимодействиями первого вида. Это позволяет использовать технологию UniTesK для тестирования методом черного ящика, при отсутствии какого-либо доступа к внутреннему состоянию целевой системы. В таких случаях, автоматные тестовые сценарии демонстрируют все свои достоинства, так как они предоставляют возможность неявным образом итерировать значения внутреннего состояния целевой системы тогда, когда сделать это явно не представляется возможным.

С другой стороны, наличие возможности явной установки состояния позволяет технологии UniTesK использовать все преимущества белого тестирования, в тех случаях, когда это представляется необходимым.



Рисунок 6. Тестовый сценарий в универсальной архитектуре теста

Унифицированная архитектура теста, дополненная тестовым сценарием, представлена на рисунке 6. Здесь стрелками обозначены направления передачи данных между компонентами тестовой системы.

Работа автоматного тестового сценария в случае тестирования со скрытым состоянием представлена на .

Автоматный механизм на основе описания тестового сценария выбирает очередное сценарное воздействие и инициирует его выполнение. Сценарное воздействие, которое является "компактным" тестовым сценарием, управляет последовательностью взаимодействий с целевой системой. Эти взаимодействия осуществляются посредством обращения к оракулу, который динамически оценивает корректность поведения целевой системы в рамках данного взаимодействия.

По завершению работы сценарного воздействия автоматный механизм выбирает следующее сценарное воздействие или принимает решение о завершении тестирования. В первом случае инициируется выполнение очередного сценарного воздействия и всё описанное повторяется.При использовании автоматных тестовых сценариев со сценарными функциями, и в частности тестовых сценариев dfsm, сценарное воздействие описывается при помощи сценарных функций. Таким образом, выполнение сценарного воздействия является выполнением одной из сценарных функций с определенным значением ее параметризующего состояния.
